楔形流量計選型概述：

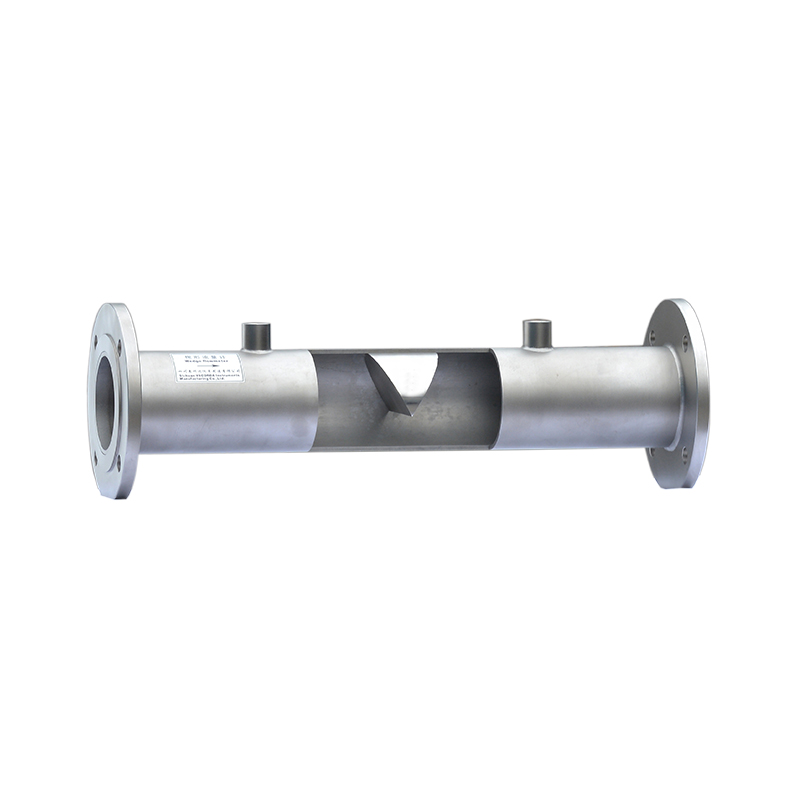

  楔形流量計是一種新型節流差壓式流量測量儀表，它可以在高粘度、低雷諾數、雷諾數、500即可使用的流體情況下進行高精度的流量測量，在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。楔形流量計是八十年代開始開始逐步走向?qū)嵱玫囊环N新型流量計，其檢測件是一個V字形楔塊（又稱楔形節流件），它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此特別適合在石油、化工等行業中用于體積流量和質量流量的測量。

楔形流量計廠型號特點：

  準確度高，穩定性好，重復性好。測量誤差：±0.5%F.S；長期穩定性：±0.1%F.S/Y.

  結構簡單、可靠性高、使用壽命長。楔形流量傳感器獨特的結構型式，高性能差壓變送器的配置，嚴格的測試、試驗和標定制度。使用壽命可達10年以上。

  測量范圍寬。量程比一般為1:25，zui高可達1:33.當改變差壓變送器差壓后可達1:100以上

  適用范圍極廣。不僅適用于單相流體，也適用于氣液、氣固和液固等雙相流體。其雷諾數zui小可達300，zui高可達1×10 7；楔形流量計既可工作在測流狀態，也可工作在紊流狀態、其zui低的流速達0.01m/s。可適用于高溫、高壓、高粘度、重腐蝕、易結晶、含懸浮物、長纖維等各種液體、氣體、蒸汽和高含塵氣體的流量測量。

  防粘附、無沉積、不堵塞。楔形傳感器測量管與節流件防粘附結構設計，消除被測量介質中的泥沙、粉塵、懸浮物、纖維等對流量傳感器測量管的粘附、堆積、同時也防止了測量管的腐蝕，從而保證了測量管通徑的長期不變和流量測量的長期標準。

  一體化。楔形傳感器、三組閥、差壓變送器一體化安裝，省去導壓管路、閥門、管件、整個系統更簡單，測量精度與可靠性大大提高。

  智能化。選用智能差壓變送器時，可通過HART協議或其他通信方式對流程參數進行設定、組態、根據被測介質流量的變化，調整差壓，使系統范圍度大大拓寬；選用智能式多參數差壓變送器時，可實現多參數測量（差壓、體積流量、質量流量、壓力、溫度），實現完全的溫度壓力補償，直接輸出精度的流量信號。

  安裝直管段要求低。對安裝直管段要求低，能有效避免和少測量系統的附加測量不確定度

  壓力損失小，節約能源

楔形流量計廠家技術參數：

  精準度：0.5級，0.2、0.3、0.4級精度協商訂貨

  長期穩定性：±0.2%F.S/Y

  重復性：±0.2%

  適測介質：各類液體、氣體及蒸汽

  zui低流速：0.01m/s

  測量范圍：一般為1:25，zui高可達1:33，當改變差壓變送器差壓后可達1:100以上

  壓力損失：測量差壓的1/5左右（約孔板的1/3）

  雷諾數適用范圍：下限500，上限≤1×10 7（低雷諾數下測量時，范圍度相對縮小，流出系數的不確定度相對增大）

  被測液體粘度：500mpa.s，或更高

  工作壓力范圍：-0.1~42MPa

  工作溫度范圍：-160℃~450℃（特殊可達700℃）

  適用的管道尺寸：DN10mm~DN1200mm(特殊可達2500mm)

  楔形比h/d：0.2,0.3,0.4,0.5

  差壓/壓力變送器電源：24VDC

  差壓/壓力變送器輸出：4~20mADC（可選擇HART協議)

楔形流量計廠家產品用途：

  楔形流量計可以成功地測量以下各種流體；

  1、氣體：煤氣、天然氣（包括高含濕天然氣及含有其它雜質的非潔凈的天然氣）、空氣（包括含水、含固體顆粒以及含其它懸浮物的空氣）。

  2、蒸汽：飽和蒸汽、過熱蒸汽。

  3、液體：油類（如：原油、燃料油、煤焦油、殘渣油、石蠟油、含水乳化油、含水含沙的污油等）、漿液（如：油漿、鐵礦漿、紙漿、泥漿、煤漿等）、水（如：凈水、污水、工業廢水、含泥沙與雜物的江河源水等）、各種水溶液（如：腐蝕性強的各種酸、堿、鹽溶液及易結晶、含懸浮物多的溶液等）。

  4、特殊流體。

楔形流量計選型其它特點
