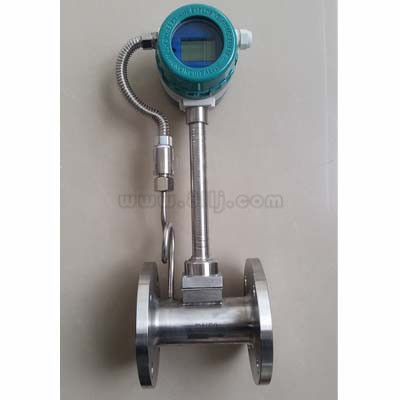

溫壓補償蒸汽流量計量表型號生產報價廠家，本流量儀產品型號屬于蒸汽流量計分類，更多的蒸汽、流量控制儀直銷價格報價歡迎您來電咨詢，下面是溫壓補償蒸汽流量計量表產品資料詳情。

溫壓補償渦街流量計，主要用于工業管道介質流體的流量測量。如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。本儀表采用壓電應力式傳感器，可靠性高，可在-10℃～+300℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的流量計。

原理

作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。

渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。

分類：

安裝形式：法蘭卡裝式渦街流量計，法蘭連接式渦街流量計，插入式渦街流量計，油田專用渦街流量計，焊接式渦街流量計

渦街流量計用途：普通型渦街流量計，分體型渦街流量計，高溫型渦街流量計，高壓型渦街流量計，防爆型渦街流量計

信號傳輸：現場顯示型渦街流量計，遠傳型渦街流量計，無線遠傳測控系統

配置組成：溫壓雙補型渦街流量計，溫度補償型渦街流量計，壓力補償性渦街流量計，定值補償性渦街流量計，智能蒸汽流量計

渦街流量計由于測量介質不同、使用環境不同、技術要求不同，其選用的類型和配置也不同，具體選型、配置和安裝方法請參考相關介紹。 自檢互檢 培育禮儀員工全面品管不可免

技術參數

★公稱通徑：DN15~DN1500；

★使用范圍：

氣體：空氣、二氧化碳、氧氣、氮氣、煤氣、天然氣和其他化學氣體等，

液體：水、高溫水、油、食品液、化學液等，

蒸汽：飽和蒸汽、過熱蒸汽；

★可測介質溫度;

防爆介質：-40℃~100℃，

低溫介質：-40℃~100℃，

中溫介質：-40℃~280℃，

高溫介質：-40℃~350℃；

★公稱壓力：

低壓：≤1.6MPa、≤2.5Mpa,

中壓：≤4Mpa、≤6.3Mpa,

高壓：≤10Mpa、≤16Mpa、≤25Mpa、≤42Mpa；

★精度等級：

測量液體：1級（0.5級可協議訂貨）

測量氣體：1.5級（1級可協議訂貨）

測量蒸汽：1.5級（1級可協議訂貨）

★流速范圍：請參考

液體工況下流量測量范圍表

氣體工況下流量測量范圍表

飽和蒸汽質量流量測量范圍表

★輸出信號：

電壓脈沖：低電平≤1V，高電平≥6V

標準電流：4~20mA

★供電電源：

電壓脈沖輸出：+12VDC/24VDC

4~20mA標準電流輸出：24VDC

★現場液晶顯示：3.6V 1號1節鋰電池供電，使用壽命大于2年；

★環境溫度：-30℃~+55℃

★相對濕度：5％~90％

★表體材料：304、1Cr18Ni9Ti,其他材質可協議供貨；

★防護等級：IP65，IP67；

★防爆等級：ExiaIICT4；

★渦街流量計特點及應用

渦街流量計具有以下特點：

測量精度高，量程寬；

測量介質廣泛，可測量液體、氣體和蒸汽；

工作溫度高，介質溫度可達350℃；

無運動部件，無磨損，可靠性高；

表體采用不銹鋼材料，美觀、耐腐蝕。 ;

廣泛應用于石油、化工、冶金、機械、食品、造紙,以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單相流體的工藝計量和節能管理

選型

代號 通徑 流量范圍㎡/h

LUG-25 DN25 1~10(液體) 25~60（氣體） 蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計

LUG-32 DN32 1.5~18(液體) 15~150（氣體）

LUG-40 DN40 2.2~27(液體) 22.6~150（氣體）

LUG-50 DN50 4~55(液體) 35~350（氣體）

LUG-80 DN80 9~135(液體) 90~900（氣體）

LUG-100 DN100 14~200(液體) 140~1400（氣體）

LUG-150 DN150 32~480(液體) 300~3000（氣體）

LUG-200 DN200 56~800(液體) 550~5500（氣體）

代號 功能1

N 無溫壓補償

Y 有溫壓補償

代號 輸出型號

F1 4-20mA輸出（二線制）

F2 4-20mA輸出（三線制）

F3 RS485通訊接口

代號 被測介質

J1 液體

J2 氣體

J3 蒸汽

代號 連接方式

L1 法蘭卡裝式

L2 法蘭連接式

代號 功能2

E1 1.0級

E2 1.5級

T1 常溫

T2 高溫

T3 蒸汽

P1 1.6MPa

P2 2.5MPa

P3 4.0MPa

D1 內部3.6V供電

D2 DC24V供電

B1 不銹鋼

B2 碳鋼

安裝

在實際應用中，往往zui大流量遠低于儀表的上限值，隨著負荷的變化，zui小流量又往往會低于儀表的下限值，儀表并非工作在它的zui佳工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。

為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行兩年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償渦街流量計具有無運動部件,測量范圍大,運行可靠,測量精度高,介質適應性廣泛,壓力損失小,結構簡單,安裝維護方便,可遠距離傳輸信號等特點,給用戶使用帶來了極大的方便.可廣泛用于石化,冶金,紡織,醫藥,機械,供水,供熱,熱電,科研等行業的各種液體,氣體,蒸汽等單相流體的工藝計量和節能管理,倍受各界用戶的重視和好評

以上就是蒸汽流量計 產品全部內容，歡迎您來電咨詢蒸汽流量儀 的選型、報價。
